系統介紹system introduction
拉力式戶外實體電子防盜系統基本架構
系統說明

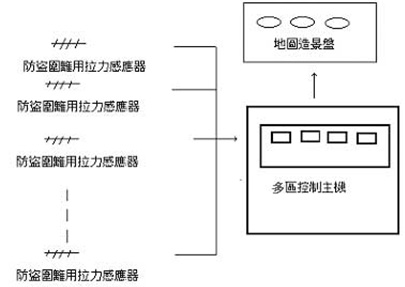

1.系統方塊圖

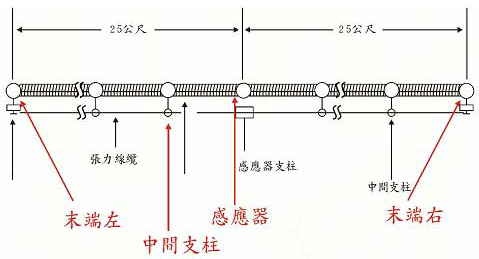

2.系統佈置圖

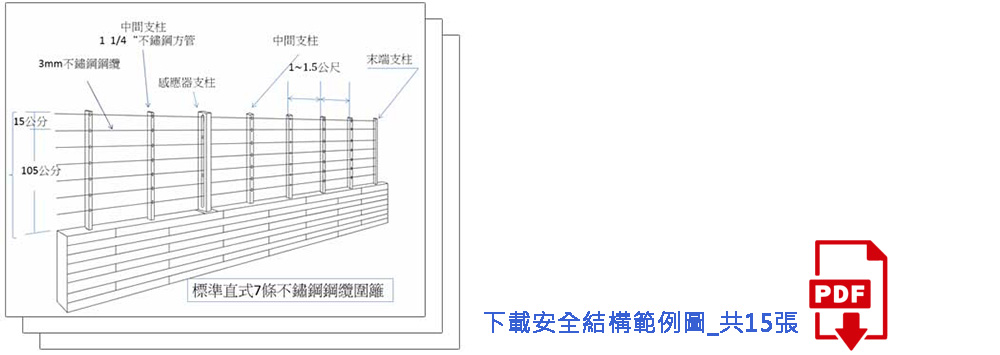

3.安裝結構範例
4.平面結構展示範例
5.系統組成元件

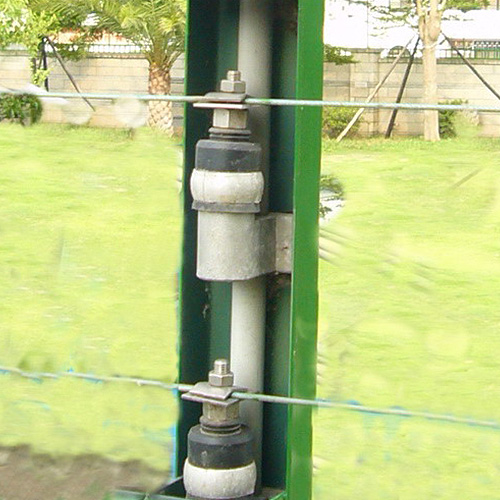

A.圍籬感應器SL-50S
感應器是固定在不銹鋼外殼製成的支柱上，由上而下依一定距離排列，任何一組感應器觸動，均可造成警報。任何試圖打開支柱外殼或破壞支柱，亦會導致警報。同時本感應器原本即為戶外型設計，因此能自動適應拉力線在不同溫度，產生的拉力變化。
一般使用不銹鋼纜線與直式或蛇腹式不銹鋼刺網，互相搭配，平行架設，在要求高安全係數地區是最常被混搭運用的。(單獨鋼纜拉起亦可) 若欲選用其它型式的纜線或特殊圍籬，工程部門將會為您規劃與服務。

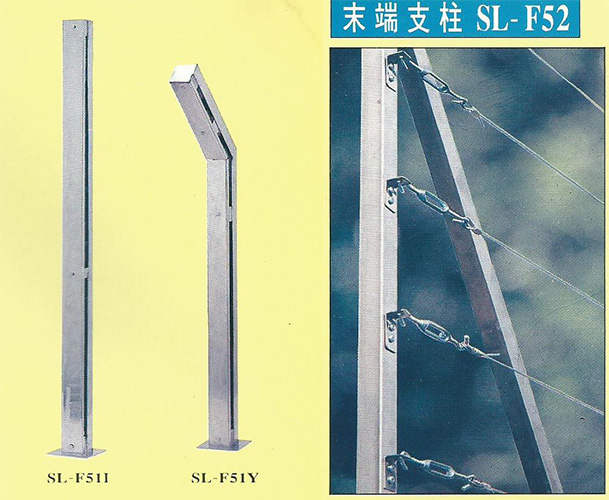

Ｂ.感應器支柱SL-51I SL-51Y
b-1.支柱由不銹鋼外殼製成依安裝感應器組數不同，而有一定的高度。

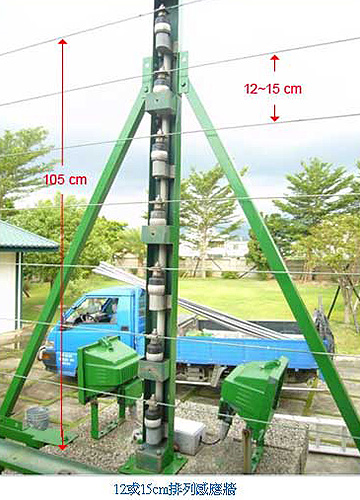

b-2.每12公分或15公分裝置一只感應器，依現場環境與業主需要的圍籬高度。
(因鋼纜須有、拉、壓、剪斷的實質動作才有功能，因此為有效防止跨越，建議高度至少 1 公尺以上為最低安全需求)
b-3.內部裝保護裝置，如遭破壞或打開則會產生警報訊號，保護裝置直接植入感應器內，不外露。
b-4.支柱內部感應器配線，均密封不外露，確保整個系統最主要組件的安全。
b-5.依業主與場所重要等級，可做不同設計。
Ｃ.末端支柱SL-F52
末端支柱，本身需要很堅固，線纜沿著支柱繫在一定的間隙高度，排列在固定點上。這些終端固定支柱能夠抵抗很強的拉力(即線的張力)任何欲順著支點攀登而上，則將產生一垂直的力量，造成折斷或變形，產生警報。(支架型式及材質外觀，可依現場實際需要變化)

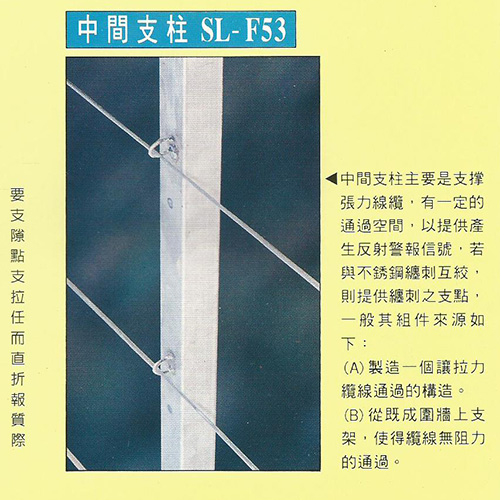

Ｄ.中間支柱SL-F53
中間支柱主要是支撐張力纜線，有一定的通過空間，以提供產生反射的警報信號，與纏刺平行架設時，提供纏刺之支點。

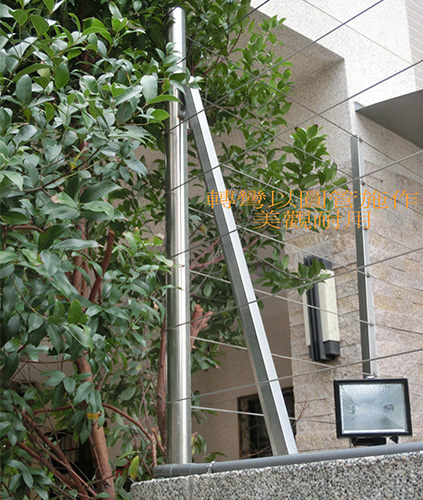

支柱本體可用不同的材質與尺寸規格，即依場合的差異，拉力鋼纜並沒有固定的安裝模式，可水平拉、垂直拉，亦可透過圓管轉彎的方式拉只要讓纜線的兩個末端，及中間拉力感應器固定端，此三點間兩端的張力平衡，形成最小的阻力即可。
6.技術規範
感應器規範：
a.抗纜線張力強度:30kg以上。
b.工作溫度:-30°C~+70°C.
c.防水等級:IP×6，開路阻抗值≧5MΩ
d.檢知長度:可達到50公尺或以上.
e.耐雷擊電壓:≧14000伏特.
f.警報輸出:接點輸出.(平常NC 特殊規格接受訂製)
g.感應器外殼材料為不銹鋼或經防銹處理過之鋁壓鑄材料 絕緣材料為耐高電壓之橡膠。
h.感應器鋼纜固定軸心外覆之絕緣材料，至少3公斤以上之阻尼強度，以確認感應器裝上鋼纜後受天氣變化時，能穩定鋼纜，以確保惡劣天候時，如大颱風之風切共振，亦能穩定的操作不會誤報。
(測式方法，請參考PDF)請下載尚麟拉力式警報電子系統技術規範
